1. Johdanto: Paineen eheyden ehdot
Kaikissa paineistetuissa nesteensiirtojärjestelmissä kotitalouksien putkistosta teollisuusverkkoihin komponenttien paineen{0}}kantokyvyn ymmärtäminen on olennaista turvallisuuden, luotettavuuden ja pitkäikäisyyden takaamiseksi. Polypropylene Random Copolymer (PPR) -järjestelmissä tämä kapasiteetti on muodollisesti määritelty standardoiduilla paineluokilla. Nämä arvosanat eivät ole mielivaltaisia lukuja, vaan ne ovat tiukan testauksen ja suunnitteluperiaatteiden tulosta. Näiden standardien perusteellinen ymmärtäminen on ratkaisevan tärkeää, jotta suunnittelijat, insinöörit ja asentajat voivat valita oikeat PTR-liittimet ja putket tiettyyn sovellukseen, mikä estää katastrofaaliset viat, vuodot ja varmistaa, että järjestelmä toimii turvallisen suorituskyvyn puitteissa koko sen aiotun käyttöiän ajan.IFANtehtaan 30+ vuoden valmistuskokemus tuki värin/koon mukauttamisen tuki ilmainen näyte.Tervetuloa kysymään luetteloa ja ilmaisia näytteitä.Tämä on Facebook-sivustomme:www.facebook.com.

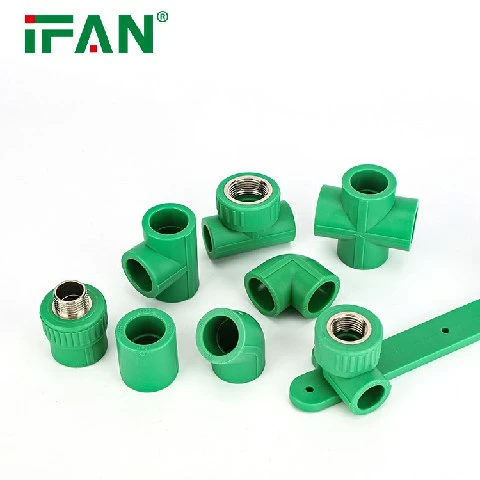

2. PN-luokitusjärjestelmän purku
DIN 8077 PPR-liitosten painekyky ilmaistaan yleisimmin niiden PN-luokituksen perusteella, joka tarkoittaaNimellinen paine. Tämä on standardoitu luokituksessa käytetty arvo, joka ilmaistaan pylväinä (esim. PN 10, PN 16, PN 20, PN 25). On tärkeää ymmärtää, että PN-luokitus edustaasuurin sallittu jatkuva käyttöpaineosasta, kun kuljetetaan vettä, jonka lämpötila on 20 astetta (68 astetta F). Esimerkiksi PN 20 -liitin on suunniteltu kestämään jatkuvaa 20 baarin sisäistä painetta tässä viileässä ympäristön lämpötilassa. Tämä luokitus tarjoaa lähtökohdan eri PPR-tuoteluokkien luontaisten vahvuuksien vertailulle ja muodostaa perustan järjestelmän suunnittelulle tavallisissa kylmän veden -olosuhteissa.
3. Paineen ja lämpötilan välinen kriittinen suhde
Tärkein yksittäinen PPR:n paineen{0}}kantokykyyn vaikuttava tekijä on kuljetettavan nesteen lämpötila. Kestomuovina PPR:n mekaaninen lujuus heikkenee lämpötilan noustessa. Tämän seurauksena suurin sallittu käyttöpaine laskee veden lämpötilan noustessa. PN 20:lle 20 asteessa mitoitetun liittimen paineluokitus on huomattavasti pienempi 70 asteen kulmassa. Valmistajat tarjoavat yksityiskohtaisia vähennystaulukoita tai -kaavioita, jotka määrittelevät tuotteidensa alennetun enimmäistyöpaineen erilaisissa korotetuissa lämpötiloissa. Tämän suhteen huomiotta jättäminen on yleinen ja vakava virhe järjestelmän suunnittelussa, koska se voi johtaa ylipaineistukseen ja ennenaikaiseen vikaan kuumavesi- tai lämmityssovelluksissa.
4. Perusperiaatteet: Hydrostaattinen suunnittelun rasitus ja käyttöikä
PN-luokitus on johdettu perustavanlaatuisemmasta suunnittelukonseptista: Hydrostatic Design Stress (HDS). Tämä on arvioitu suurin vetojännitys putken seinämän sisällä, jonka materiaali voi kestää jatkuvasti 50 vuotta tietyssä lämpötilassa (tyypillisesti 20 astetta) suurella tilastollisella varmuudella. PN-luokitus lasketaan vertaamalla tämä HDS putken tai liittimen mittoihin (erityisesti sen seinämän paksuuteen). Tämä suora linkki 50 -vuotiseen käyttöikään korostaa, että paineluokitus ei ole lyhytkestoinen -purkauspaine, vaan pitkän aikavälin suoritustakuu, mikäli asennus ja toiminta on määritetty oikein.
5. Standardointi- ja testausprotokollat (ISO 15874)
Paineluokituksia ja niiden määritysmenetelmiä säätelevät kansainväliset standardit, joista merkittävin on ISO 15874 -sarja "Muoviputkijärjestelmät kuuma- ja kylmävesiasennuksiin - Polypropeeni (PP)." Tämä standardi edellyttää sarjan tiukkoja testejä. Kriittisin on pitkäaikainen-hydrostaattinen lujuustesti, jossa näytteitä pidetään vakiopaineessa ja korotetussa lämpötilassa pitkiä aikoja (tuhansia tunteja) tietojen ekstrapoloimiseksi 50 - vuoden käyttöiän osalta. Lisätestejä ovat sykliset painetestit ja murtumispainetestit. Näiden standardien noudattaminen, joka usein tarkistetaan kolmannen osapuolen sertifioinneilla, takaa, että PN-luokitus on luotettava eikä pelkkä markkinointiväite.

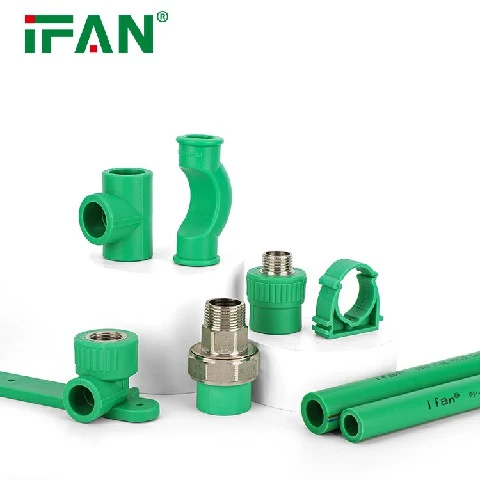

6. SDR: Geometrinen linkki paineluokitukseen
PPR-järjestelmän paineluokitus liittyy olennaisesti sen mittaominaisuuksiin, jotka määritellään standardimittasuhteella (SDR). SDR on putken ulkohalkaisijan ja sen seinämän vähimmäispaksuuden suhde (SDR=DN / en). Pienempi SDR-luku tarkoittaa paksumpaa seinämää suhteessa sen halkaisijaan, mikä johtaa korkeampaan paineluokkaan. Esimerkiksi SDR 6 -putkella on paljon paksumpi seinämä ja suurempi painekapasiteetti kuin saman halkaisijan omaavalla SDR 11 -putkella. Standardoidut PN-luokat vastaavat tiettyjä SDR-arvoja, mikä varmistaa, että kaikilla tietyn PN-luokan (esim. PN 20) komponenteilla on yhteensopiva paine{10}}kantokyky valmistajasta riippumatta, jos ne ovat saman standardin mukaisia.
7. Oikean paineen valitseminen sovelluksellesi
Sopivan PN-luokituksen valitseminen edellyttää sovelluksen vaatimusten huolellista analysointia. Keskeisiä näkökohtia ovat järjestelmän suurin käyttöpaine, nesteen huippulämpötila, painepiikkien esiintyminen (vesivasara) ja suunniteltu käyttöikä. Kylmävesijohdoissa, joissa on korkea staattinen paine, korkea PN-luokitus (esim. PN 20 tai PN 25) saattaa olla tarpeen. Keskuslämmitysjärjestelmiin, joissa lämpötilat ovat jatkuvasti korkeita (esim. 70-80 astetta), on valittava korkean PN-liitin ja vastaavan alennettu paine kyseisessä lämpötilassa on vahvistettava selvästi järjestelmän käyttöpaineen yläpuolella. Turvatekijää käytetään tyypillisesti myös ennakoimattomien painepiikkien huomioon ottamiseksi.
8. Johtopäätös: Turvallisen ja kestävän järjestelmän suunnittelun perusta
Yhteenvetona voidaan todeta, että PPR-liittimien paineluokitusstandardit ovat kehittyneitä ja olennaisia puitteita, jotka takaavat järjestelmän turvallisuuden ja suorituskyvyn. PN-luokitus on lähtökohta, mutta oikea ymmärrys edellyttää sen riippuvuuden tunnistamista nesteen lämpötilasta, sen perustaa pitkäaikaisessa-hydrostaattisessa rasituksessa ja sen suoraa yhteyttä komponentin SDR:ään. Noudattamalla näitä standardeja, tutustumalla valmistajan alentumiseen liittyviin taulukoihin ja valitsemalla komponentteja, joiden PN-luokitukset sopivat tiettyihin paine- ja lämpötilaolosuhteisiin, asentajat ja insinöörit voivat suunnitella PPR-järjestelmiä, jotka täyttävät lupauksensa vuodon -kestävästä ja turvallisesta suorituskyvystä yli puolen vuosisadan ajan.
